Welche Technik gibt es?
Die Fuchsjagd wird auf unterschiedlichen Frequenzen ausgetragen, einmal auf
Kurzwelle (80m) und auf UKW (meistens 2m). Je nach Band werden unterschiedliche
Geräte benötigt. Die 80m Peiler sind relativ kompakt, die 2m Geräte sind auf
Grund der Antennenkonstruktion deutlich sperriger.
Ich selbst verwende
mittlerweile fast ausschließlich Eigenbauten nach der Entwicklung von Nick
Roethe, DF1FO. Hier eine Beschreibung der Geräte, mit der Zusammenstellung der
bei mir erhältlichen Spezialteile. Die Bausätze sind so zusammengestellt, das
man nur die normalen Teile bei einer Firma (z.B. Reichelt-Elektronik) bestellen
muss. Alle hier vorgestellen Versionen sind
als Teilbausatz bei mir auf Anfrage erhältlich. Selbiges gilt für bestückte
Platinen der SMD-Varianten.
80m Peiler NickV4 (FJRX84)
Nach dem ich bei
Wettkämpfen mit meinem alten Empfänger immer wieder das Problem hatte, nicht
einschätzen zu können, ob es noch 20m oder 100m bis zum Sender sind,
durchkämmte ich immer wieder das dichte Grün, obwohl der Fuchs nach dem
Dickicht gut sichtbar im Hochwald hing. Somit haben mich die
prozessorgesteuerten Empfängerkonzepte mit Entfernungsschätzung von Nick
Roethe, DF1FO sofort begeistert. So entschloss ich mich zum Nachbau.
Problematisch waren die teueren Platinenpreise bei Einzelfertigung sowie die
schwierig zu beschaffenden Spezialteile. Ich war mir aber sicher, dass es
weitere Interessenten geben würde. So legte ich eine Kleinserie der Version 4
auf. Insgesamt gab es 3 Auflagen, das Material ist ausverkauft.
Hier der Link
zu den Anleitungen von DF1FO
80m Peiler NickV5 (FJRX85)
Nach der WM in Kasachstan
realisierte ich zusammen mit Kimmo, OH2JKU auch die Version 5. Im Gegensatz zu Version 4
ist Diese fast komplett in SMD-Technik aufgebaut. Die Platine ist vierlagig
und enthält zwischen dem Digitalteil auf der Oberseite und dem Empfänger auf
der Unterseite eine durchgängige Massefläche. Das macht die Störsituation
deutlich günsiger. Beim Gehäuse kann man sich nach eigenen Wünschen austoben.
Auf Wunsch kann ich seit Ende 2016 auch einen CNC-gefrästen Gehäusebausatz
liefern.
Im Gegensatz zu Nicks Bauanleitung verwende ich für das Display dieselbe
Platine wie im 2m Empfänger. Der Bausatz besteht aus folgenden Teilen:
-
2 Platinen (Main - und Display)
- 1 programmierter Prozessor ATMEGA 168PA-AU
(auf Wunsch aufgelötet)
- 2 Keramikfilter (LT455HTU) inkl. passendem Keramikresonator CSB465
- 1 Filterspule 455kHz
- 1 Kapazitätsdiode BB629
- 2 Stück
SA602 (SMD)
- 1 Stück BFR92A
- 1 Stück 10k Miniaturwiderstand (für
Displayplatine)
- optional vorgefräster Gehäusebausatz
- optional
Rahmenrohr
Den Rest kann man mit einem konfigurierten Warenkorb bei Fa.
Reichelt bestellen:
https://secure.reichelt.de/index.html?&ACTION=20&AWKID=1200300&PROVID=2084
So sieht der CNC-gefräste Gehäusebausatz aus:

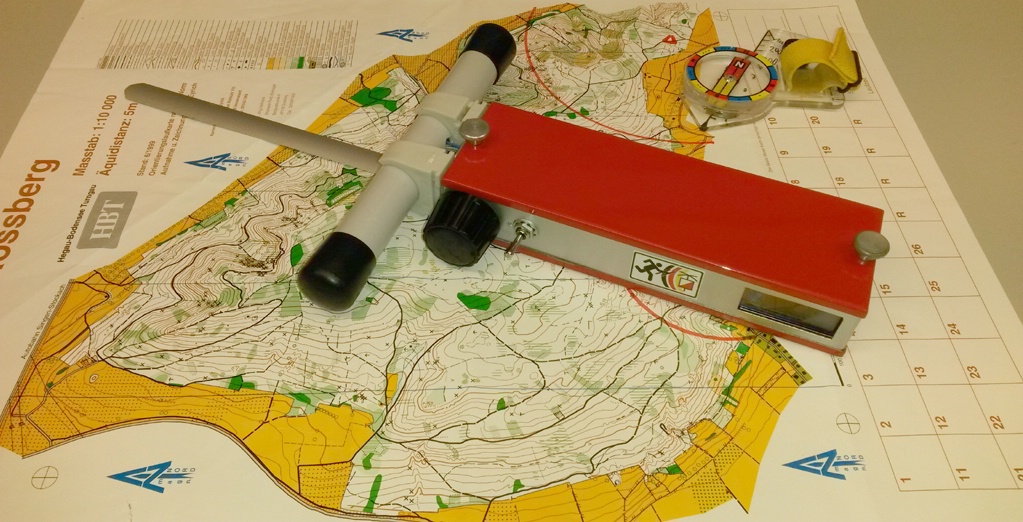

und so der
fertige Empfänger

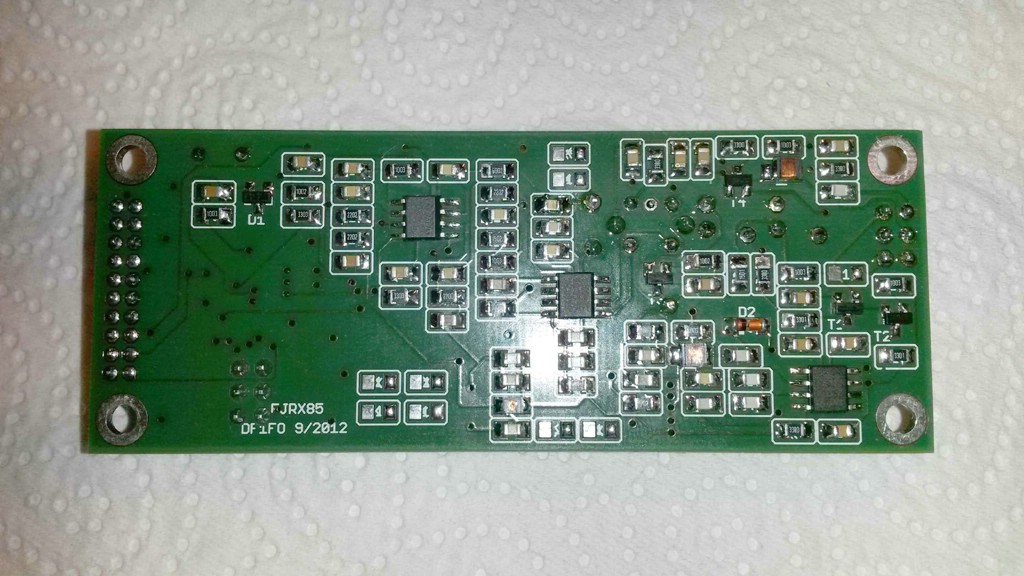

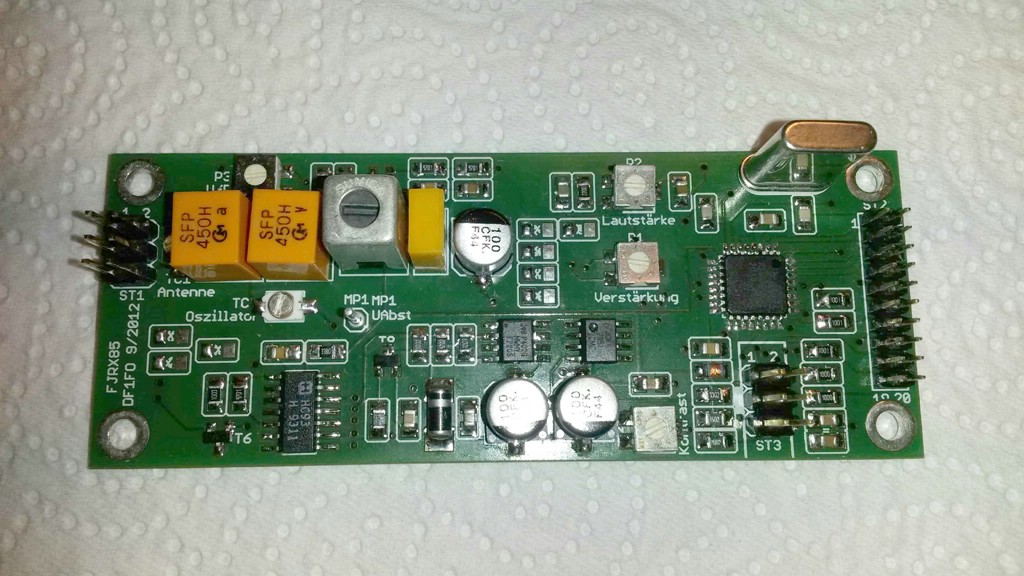

Hier noch Bilder der bestückten Platine
und der Link
zu den Anleitungen von DF1FO
2m Peiler V4 (FJRX24)
Nachdem mir mein erstes SMD-Projekt solchen Spass gemacht hatte, beschloß ich
auch die 2m-SMD Variante aufzubauen um auch mal verschiedene
Antennenkonstruktionen zu testen. Auch von diesem Empfänger sind Platinen und
Spezialteile sowie ein vorgefräster Gehäusebausatz
(Bauform Russland 3) erhältlich.
-
2 Platinen (Main - und Display)
- 1 programmierter Prozessor ATMEGA 168PA-AU
(auf Wunsch aufgelötet)
- 1 PLL ADF4111 (auf Wunsch aufgelötet)
- 2 10,7MHz
ZF-Filter
- 2 10,7MHz Quarzfilter 10M15A
- 4 Neosid-Filter BV 514630
- 1 Stück SA602 (SMD)
- 1 Dual-Gate Mosfet BF998
- 4 Mosfets BFR92A
- optional
vorgefräster Gehäusebausatz, inkl. Drehteil und Boomrohr.
Den Rest kann man mit einem konfigurierten Warenkorb bei Fa.
Reichelt bestellen:
https://secure.reichelt.de/index.html?&ACTION=20&AWKID=1217303&PROVID=2084

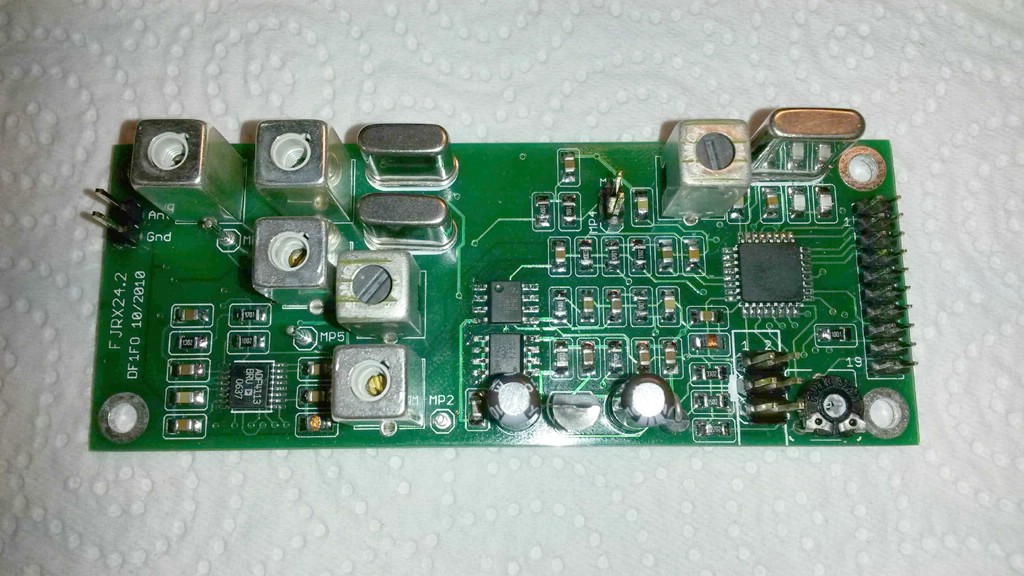

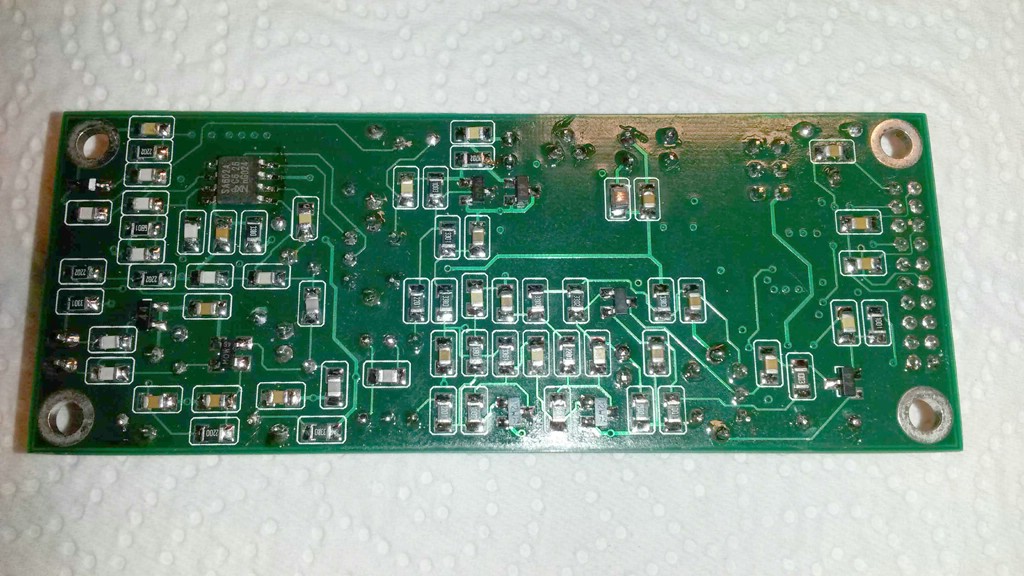

Hier noch Bilder der bestückten Platine
und der Link
zu den Anleitungen von DF1FO
Sender
Um das Sortiment komplett zu machen habe ich auch für die verschiedenen Sender
Platinen und programmierte Prozessoren auf "Lager".

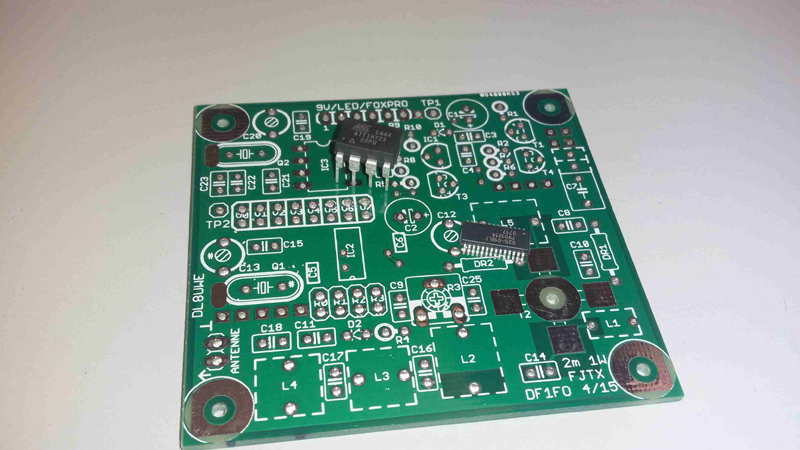

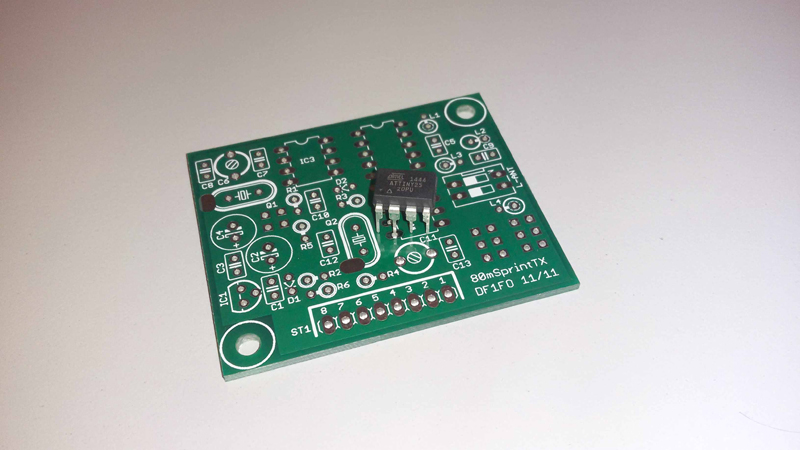

So kann auch der 80m Midi- und 80m Sprintsender sowie der 2m-Maxi Sender
nachgebaut werden. Platine und Prozessor für die Zeitsteuerung Foxpro ist
ebenfalls
verfügbar. Die Zusammenstellung besteht immer aus Platine und
Prozessor, beim 2m Sender ist der ICS525 ebenfalls dabei.

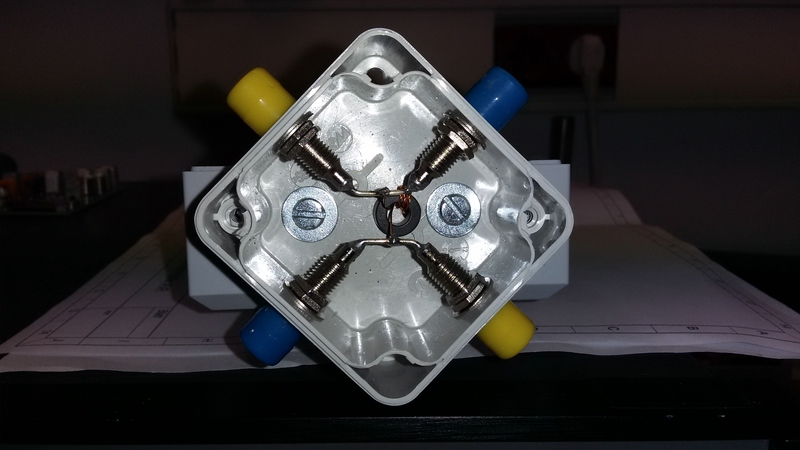

Wilfried, DL8MFX hat für den 2m Sender eine neue Gehäusevariante
entwickelt, bei der sich besser die Batterien wechseln lassen. Vielen Dank an
dieser Stelle für die Unterstützung. Materialzusammenstellung gibt es auf
Anfrage bei mir.

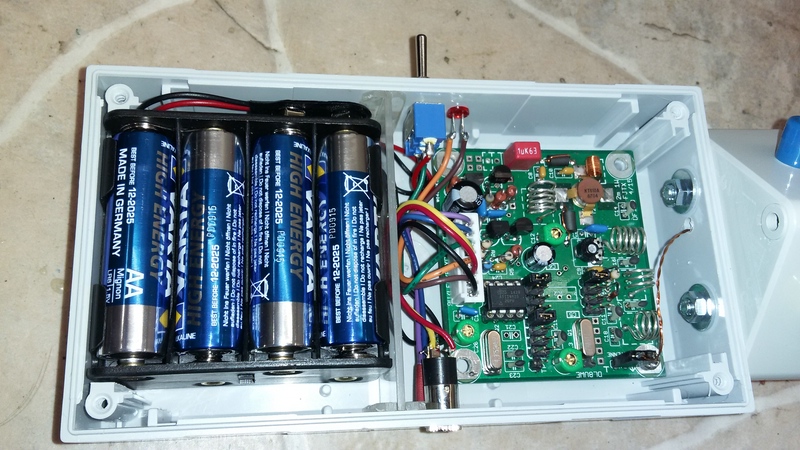

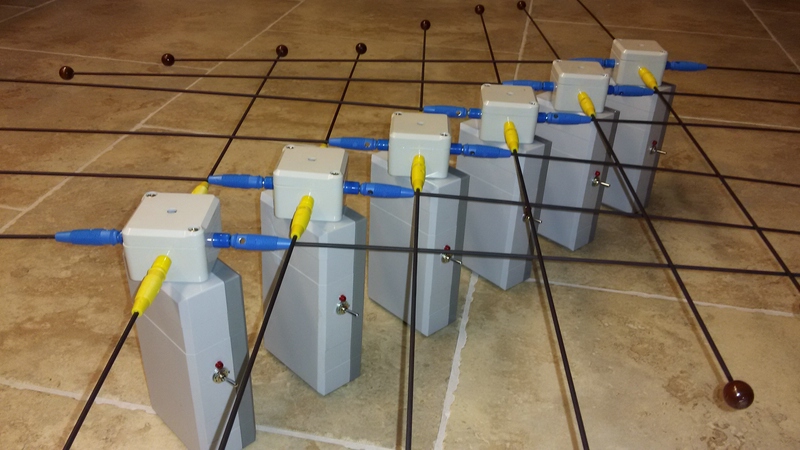

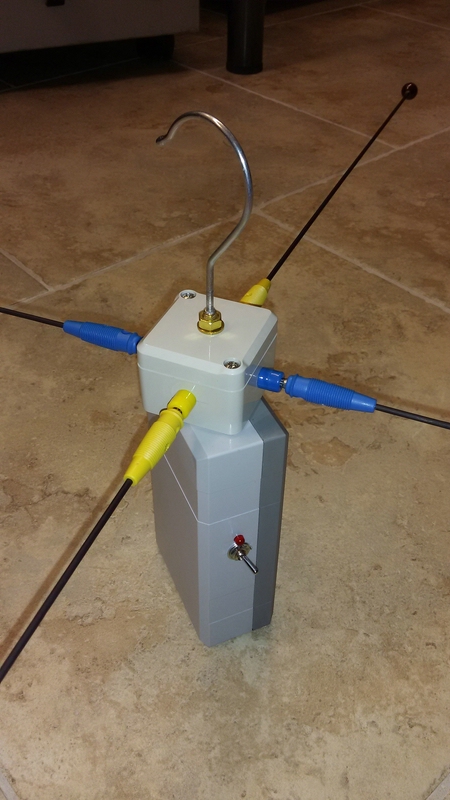

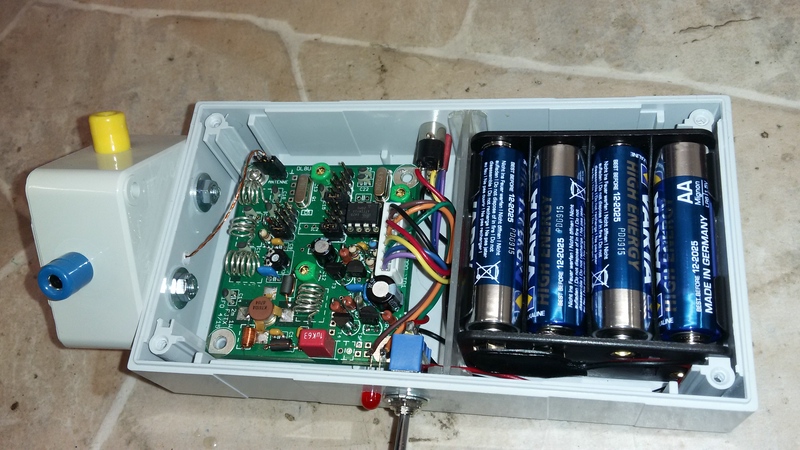

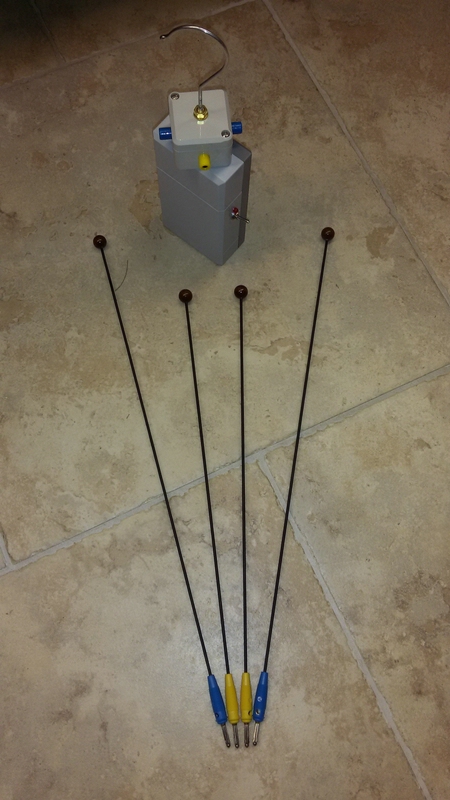

Und so könnten die fertigen Sender aussehen:
